IMEI
Módulo 2
Arquitetura do Computador
-Caixa
A Caixa, é um tipo de compartimento onde mantém todos os componentes do computador e que tem vários tipos de modelos, cores e formatos
Qual a sua função?A caixa de computador tem como função manter os equipamentos fundamentais do computador, protegendo-os para não danificar os componentes.O primeiro computador a ter uma caixa é o ENIAC (Electronic Numerical Integrator And Computer), Basicamente, a caixa do ENIAC é numa sala onde ele é colocado.De enormes salas aos computadores pessoais atuais- Nos anos 60, a IBM foi um dos primeiros a produzir um verdadeiro pc pessoal.- Cada parte foi encerrada em uma caixa volumosa branca e até mesmo o teclado era extremamente pesado.- Todas as caixas tinham que fazer era manter as coisas juntos e proporcionar ventilação de base, de modo que os componentes iria funcionar corretamente.
-Fonte de alimentação
Uma fonte de alimentação é um aparelho ou dispositivo electrónico constituído por 4 blocos de componentes eléctricos: um transformador de força (que aumenta ou reduz a tensão), um circuito rectificador, um filtro capacitivo e/ou indutivo e um regulador de tensão. Uma fonte de alimentação é usada para transformar a energia eléctrica sob a forma de corrente alternada (CA) da rede em uma energia eléctrica de corrente contínua, mais adequada para alimentar cargas que precisem de energia CC.
-Motherboard
A placa mãe é a parte do computador responsável por conectar e interligar todos os componentes do computador entre si, ou seja, processador com memória RAM, disco rígido, entre outros. É nela que são conectados todos estes componentes. Existem alguns padrões de placas mãe, cada qual com seu tamanho específico e quantidade de barramentos e conectores. A placa-mãe realiza a interconexão das peças componentes do microcomputador. O processador a memória a placa de vídeo, HD o teclado o mouse, etc estão ligados diretamente à placa-mãe. Ela possui diversos componentes electrónicos.
Tipos de motherboards:
AT
AT é a sigla para Advanced Tecnology. É de um tipo de placa-mãe já antiga. O seu uso foi constante de 1983 até 1996. Um dos fatores que contribuíram para que o padrão AT deixasse de ser usado (e o ATX fosse criado), é o espaço interno reduzido, que com a instalação dos vários cabos do computador (flat cable, alimentação), dificultavam a circulação de ar, trazendo, em alguns casos danos permanentes à máquina devido ao grande aquecimento. Isso exigia grande habilidade do técnico para aproveitar o espaço disponível da melhor maneira. Além disso, o conector da alimentação da fonte AT, que é ligado à placa-mãe, é composto por dois plugs semelhantes (cada um com seis pinos), que devem ser encaixados lado a lado, sendo que os fios de cor preta de cada um devem ficar localizados no meio.
ATX
ATX é a sigla para (Advanced Technology Excedente). Pelo nome, é possível notar-se que trata-se do padrão AT aperfeiçoado. Um dos principais desenvolvedores do ATX foi a Intel. O objetivo do ATX foi solucionar os problemas do padrão AT , o padrão apresenta uma série de melhorias em relação ao anterior. Atualmente a maioria dos computadores novos vêm baseados neste padrão. Entre as principais características do ATX, estão:
o maior espaço interno, proporcionando uma ventilação adequada,
conectores de teclado e mouse no formato mini-DIN PS/2 (conectores menores)
conectores serial e paralelo ligados diretamente na placa-mãe, sem a necessidade de cabos,
melhor posicionamento do processador, evitando que o mesmo impeça a instalação de placas deexpansão por falta de espaço.
BTX
BTX é um formato de placas-mãe criado pela intel e lançado em 2003 para substituir o formato ATX. O objetivo do BTX foi otimizar o desempenho do sistema e melhorar a ventilação interna. Atualmente, o desenvolvimento desse padrão está parado.
ITX
Um padrão de placa-mãe criado em 2001 pela Via technologies.
Destinada a computadores altamente integrados e compactados, com a filosofia de oferecer não o computador mais rápido do mercado, mas sim o mais barato, já que na maioria das vezes as pessoas usam um computador para poder navegar na Internet e editar textos.
A intenção da placa-mãe ITX é ter tudo on-board, ou seja, vídeo, áudio, modem e rede integrados na placa-mãe.
Outra diferença dessa placa-mãe está na sua fonte de alimentação. Como possui menos periféricos, reduzindo assim o consumo de energia, a fonte de alimentação pode ser fisicamente menor, possibilitando montar um computador mais compacto.
Motherboard
Motherboard AT.
Motherboard ATX.
Motherboard BTX.

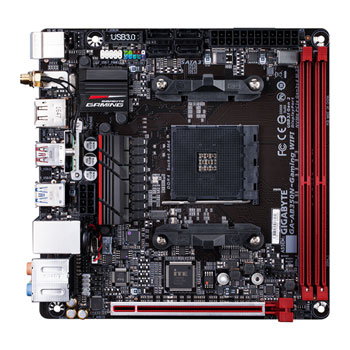

Motherboard ITX.
Memória
-Tipos de memória
-CMOS
O CMOS é uma pequena área de memória volátil, alimentada por uma bateria, que é usada para gravar as configurações do Setup da placa mãe.
Como elas (as configurações) representam um pequeno volume de informações, ele é bem pequeno em capacidade.
Em caso clássico é tentar fazer um overclock muito agressivo e o processador passar a travar logo no início do boot, sem que você tenha chance de entrar no setup e desfazer a alteração. Atualmente basta zerar o setup para que tudo volte ao normal, mas, se as configurações fossem armazenadas na memória Flash, a coisa seria mais complicada
-ROM:Para o computador, a capacidade de memorizar informações também é essencial e, por isso, as máquinas costumam ter diversos dispositivos de armazenamento de dados. Um deles é o disco rígido, também chamado de HD. Nele são guardados os arquivos de fotos, de músicas e de softwares, que estão sempre à disposição do usuário.
Basicamente, essa é a função da memória ROM: oferecer dados apenas para leitura. Normalmente, a ROM é utilizada para armazenar firmwares, pequenos softwares que funcionam apenas no hardware para o qual foram desenvolvidos e que controlam as funções mais básicas do dispositivo.
Na ROM de uma calculadora, por exemplo, podemos encontrar as rotinas matemáticas que o estudante pode realizar ao usá-la. Já no caso de celulares, normalmente as ROMS carregam o sistema operacional e os softwares básicos do aparelho.
-RAM
Assim como a memória RAM principal, ele é volátil, de forma que as configurações são perdidas quando a alimentação elétrica é cortada. Por isso, toda placa-mãe inclui uma bateria, que mantém as configurações quando o micro é desligado.
-Dispositivos de armazenamento
.Disco Rígido
O HD, Hard disk ou disco rígido, é um componente de hardware do computador. Sua utilidade é o armazenamento de dados. Isto significa que quando algum arquivo é armazenado, ele não se perde com o desligamento da máquina (como acontece com a memória RAM).
O primeiro HD Surgiu em 1956, construído pela IBM, este disco rígido armazenava 5 Mega bytes.
O armazenamento do HD é contado normalmente em GB (Gigabytes), porem atualmente já existe discos rígidos com capacidade de TB (Tera Bytes - 1024 GB). Para se ter acesso aos dados do HD, é necessário um Sistema operacional.
Atualmente os sistemas operacionais conseguem utilizar o HD como uma extensão da memória, na chamada Gestão de memória Virtual. Porém esta função é utilizada somente quando a memória principal (memória RAM) está sobrecarregada.
Cada vez mais estes produtos ficam potentes. Atualmente pode-se ter um aparelho de musica com capacidade de 120 GB, cartões de memória com 60 GB, maquinas fotográficas e filmadoras com HD’s externos de 500 GB.
Os HD’s Externos são uma grande evolução. Estes podem ser carregados em mochilas, pastas, no bolso ou mesmo na mão sem problema algum.
Os dados do HD são guardados em uma mídia magnética, parecida com um DVD. Esta é muito sensível, se receber muitas batidas pode se deslocar e o HD perde a utilidade. Nestes casos é quase impossível recuperar dados do HD.
Um GB Equivale a 1024 MB(Mega Bytes), e cada TB equivale a 1024GB.
ATX é a sigla para (Advanced Technology Excedente). Pelo nome, é possível notar-se que trata-se do padrão AT aperfeiçoado. Um dos principais desenvolvedores do ATX foi a Intel. O objetivo do ATX foi solucionar os problemas do padrão AT , o padrão apresenta uma série de melhorias em relação ao anterior. Atualmente a maioria dos computadores novos vêm baseados neste padrão. Entre as principais características do ATX, estão:
o maior espaço interno, proporcionando uma ventilação adequada,
conectores de teclado e mouse no formato mini-DIN PS/2 (conectores menores)
conectores serial e paralelo ligados diretamente na placa-mãe, sem a necessidade de cabos,
melhor posicionamento do processador, evitando que o mesmo impeça a instalação de placas deexpansão por falta de espaço.
BTX
BTX é um formato de placas-mãe criado pela intel e lançado em 2003 para substituir o formato ATX. O objetivo do BTX foi otimizar o desempenho do sistema e melhorar a ventilação interna. Atualmente, o desenvolvimento desse padrão está parado.
ITX
Um padrão de placa-mãe criado em 2001 pela Via technologies.
Destinada a computadores altamente integrados e compactados, com a filosofia de oferecer não o computador mais rápido do mercado, mas sim o mais barato, já que na maioria das vezes as pessoas usam um computador para poder navegar na Internet e editar textos.
A intenção da placa-mãe ITX é ter tudo on-board, ou seja, vídeo, áudio, modem e rede integrados na placa-mãe.
Outra diferença dessa placa-mãe está na sua fonte de alimentação. Como possui menos periféricos, reduzindo assim o consumo de energia, a fonte de alimentação pode ser fisicamente menor, possibilitando montar um computador mais compacto.
MotherboardMotherboard AT.Motherboard ATX.
Motherboard BTX.
Motherboard ITX.Memória
-Tipos de memória
-CMOS
O CMOS é uma pequena área de memória volátil, alimentada por uma bateria, que é usada para gravar as configurações do Setup da placa mãe.
Como elas (as configurações) representam um pequeno volume de informações, ele é bem pequeno em capacidade.
Em caso clássico é tentar fazer um overclock muito agressivo e o processador passar a travar logo no início do boot, sem que você tenha chance de entrar no setup e desfazer a alteração. Atualmente basta zerar o setup para que tudo volte ao normal, mas, se as configurações fossem armazenadas na memória Flash, a coisa seria mais complicada
-ROM:Para o computador, a capacidade de memorizar informações também é essencial e, por isso, as máquinas costumam ter diversos dispositivos de armazenamento de dados. Um deles é o disco rígido, também chamado de HD. Nele são guardados os arquivos de fotos, de músicas e de softwares, que estão sempre à disposição do usuário.
Basicamente, essa é a função da memória ROM: oferecer dados apenas para leitura. Normalmente, a ROM é utilizada para armazenar firmwares, pequenos softwares que funcionam apenas no hardware para o qual foram desenvolvidos e que controlam as funções mais básicas do dispositivo.
Na ROM de uma calculadora, por exemplo, podemos encontrar as rotinas matemáticas que o estudante pode realizar ao usá-la. Já no caso de celulares, normalmente as ROMS carregam o sistema operacional e os softwares básicos do aparelho.
-RAM
Assim como a memória RAM principal, ele é volátil, de forma que as configurações são perdidas quando a alimentação elétrica é cortada. Por isso, toda placa-mãe inclui uma bateria, que mantém as configurações quando o micro é desligado.
-Dispositivos de armazenamento
.Disco Rígido
O HD, Hard disk ou disco rígido, é um componente de hardware do computador. Sua utilidade é o armazenamento de dados. Isto significa que quando algum arquivo é armazenado, ele não se perde com o desligamento da máquina (como acontece com a memória RAM).
O primeiro HD Surgiu em 1956, construído pela IBM, este disco rígido armazenava 5 Mega bytes.
O armazenamento do HD é contado normalmente em GB (Gigabytes), porem atualmente já existe discos rígidos com capacidade de TB (Tera Bytes - 1024 GB). Para se ter acesso aos dados do HD, é necessário um Sistema operacional.
Atualmente os sistemas operacionais conseguem utilizar o HD como uma extensão da memória, na chamada Gestão de memória Virtual. Porém esta função é utilizada somente quando a memória principal (memória RAM) está sobrecarregada.
Cada vez mais estes produtos ficam potentes. Atualmente pode-se ter um aparelho de musica com capacidade de 120 GB, cartões de memória com 60 GB, maquinas fotográficas e filmadoras com HD’s externos de 500 GB.
Os HD’s Externos são uma grande evolução. Estes podem ser carregados em mochilas, pastas, no bolso ou mesmo na mão sem problema algum.
Os dados do HD são guardados em uma mídia magnética, parecida com um DVD. Esta é muito sensível, se receber muitas batidas pode se deslocar e o HD perde a utilidade. Nestes casos é quase impossível recuperar dados do HD.
Um GB Equivale a 1024 MB(Mega Bytes), e cada TB equivale a 1024GB.
- CD S
O CD-ROM foi criado em 1985 e sua gravação é feita pelo fabricante. Como um disco compacto, a sua memória restringe-se apenas a leitura e por isso não pode ser alterado. O nome CD-ROM pode ser considerado uma memória ROM, uma vez que praticamente tenha herdado o termo. Ele contrasta com outros tipos de memória como, por exemplo, a RW e a flash.
Em um CD-ROM, é possível armazenar os mais diversos conteúdos e informações, sejam eles áudio, vídeo ou misto. O CD-ROM é um disco de plástico que possui duas faces, sendo que em uma delas encontra-se uma liga metálica de alumínio que permite o armazenamento de dados; já do outro lado encontram-se caracteres ou imagens impressos que auxiliam na identificação. A capacidade de armazenamento pode variar, embora seja possível encontrar CD com cerca de 2 GB.
DVD s
DVD é a sigla de Digital Versatile Disc, ou Disco Digital Versátil. DVD é um disco com capacidade de gravar dados em um formato digital, é uma versão mais atual em relação ao CD, pois possui uma capacidade muito maior de armazenamento de dados e arquivos.
O DVD foi criado em 1995, como um substituto dos CDs e das fitas VHs.
Os primeiros aparelhos de leitura de DVD surgiram no Japão, e o primeiro filme em DVD lançado nos Estados Unidos foi o Twister, no ano de 1996. O DVD se popularizou no Brasil apenas em 2003.
O DVD tem a capacidade de armazenar 4,7 GB de dados, e o antigo CD armazenava no máximo 700 MB. Existem dois tipos de DVD, os não regraváveis, que permitem apenas uma gravação, e os regraváveis, que permite apagar, acrescentar e regravar dados.
O DVD já tem dois substitutos, o HD DVD e o Blu-ray, ambos com maior capacidade de armazenamento. São os formatos Blu-ray e HD DVD. O Blu-ray pode gravar até 50 GB de dados e o HD DVD 30 GB, além da qualidade de sons e imagem.
-CPU
-Como identificar a CPU
O poder do CPU do computador é sem dúvida a peça mais importante de informações para identificar o poder de seu computador. Se você estiver enfrentando uma desaceleração do computador , está olhando para atualizar o seu pedaço por pedaço computador ou quiser saber como seu poderoso CPU é , identificando o seu CPU específica é crítica. Felizmente , identificando a CPU pode ser feito muito facilmente. O processo será diferente, dependendo se você está identificando a CPU enquanto ele está no computador ou se você está olhando para uma CPU externa do computador , mas em ambos os casos , o processo é relativamente simples.
-Tipos de encaixe
Consoante a geração e tecnologia da CPU, assim deverá ser o seu tipo de fixação à motherboard, tendo em conta que:
- O socket é o encaixe físico da CPU na motherboard;
- A CPU (processador) tem de corresponder em tamanho, formato e número de contactos ao encaixe da motherboard;
- Só há compatibilidade, quando houver correspondência do Socket.
-Front side bus
Em PCs, o barramento frontal (Front Side Bus ou FSB em inglês) é o barramento de transferência de dados que transporta informação entre a UCP e o northbridge da placa-mãe.
Alguns computadores também possuem um barramento traseiro (ou backside bus) o qual conecta a UCP à memória cache interna. Este barramento e a memória cache associada a ela podem ser acessados muito mais rapidamente do que a RAM do sistema através do barramento frontal.
